Jig Machine/Saw-tooth Wave Jig Machine
Περιγραφή μηχανής Gold Jig:
Το Sw-tooth Wave Jig Machine μας είναι ένας νέος τύπος εξοπλισμού εξοικονόμησης ενέργειας και υψηλής απόδοσης διαχωρισμού βαρύτητας και αναπτύχθηκε με βάση το παραδοσιακό Sine Wave Jig Machine.
Όνομα προϊόντος: Jig Machine.
Εφαρμογή: Για διαχωρισμό χρυσού/προσχωματικού χρυσού, βολφραμίου, σιδήρου, κασσίτερου, αιματίτη, χαλκού, τανταλίου νιόβιο, τιτάνιο, μαγγάνιο, βαρίτη, ζιρκόνιο, χρώμιο και πολύτιμος λίθος/διαμάντι, φθορίτη κ.λπ. κ.λπ. βαρέα ορυκτά.
Μέγεθος τροφοδοσίας:0-20χιλ.
Χωρητικότητα: 20 τόνοι ανά ώρα ένα σετ
Το Saw Tooth Wave Jig είναι ένα από τα σύγχρονα μηχανήματα εξόρυξης διαχωριστή βαρύτητας, επειδή η μεγάλη χωρητικότητά του, το ευρύ φάσμα μεγεθών διαχωρισμού, η απλή λειτουργία και η συντήρηση, η μηχανή jig ως τραχύ διαχωριστικό χρησιμοποιείται ευρέως στον διαχωρισμό χρυσού, κασσίτερου, τιτανίου, σιδηρομετάλλευμα, μετάλλευμα μαγγανίου, βαρίτης, διαμάντι, χρώμιο, βολφράμιο κ.λπ.
Το παραδοσιακό jig καθοδηγείται ως επί το πλείστον από την περιφερειακή εκκεντρικότητα και η καμπύλη παλμών του jig είναι ως επί το πλείστον ημιτονοειδής. Επειδή η ταχύτητα ανόδου και πτώσης του νερού και ο χρόνος δράσης που δημιουργούνται από την κίνηση του διαφράγματος είναι βασικά οι ίδιοι, δεν ευνοεί τη χαλάρωση του στρώματος της βάσης και τη στρωματοποίηση των σωματιδίων μεταλλεύματος σύμφωνα με το ειδικό βάρος, επηρεάζοντας έτσι την αναλογία διαχωρισμού και τον ρυθμό ανάκτησης του εξοπλισμός.
Το Sawtooth wave jig είναι ένας εξοικονόμησης ενέργειας διαχωριστής βαρύτητας εξοπλισμού διαχωρισμού ορυκτών που αναπτύχθηκε και βελτιώθηκε με βάση το παραδοσιακό jig σύμφωνα με τον θεωρητικό νόμο διαστρωμάτωσης του στρώματος κρεβατιού jig. Η καμπύλη παλμών του είναι ζιγκ-ζαγκ, γεγονός που κάνει την ανοδική ροή ταχύτερη από την καθοδική ροή: ο χρόνος ανόδου είναι σύντομος και ο χρόνος πτώσης μεγάλος. Ξεπερνά τα ελαττώματα του ημιτονοειδούς κύματος και της παλμικής καμπύλης στην ανερχόμενη και καθοδική ροή νερού και τον ίδιο χρόνο δράσης, ενισχύει τη χαλαρότητα του κρεβατιού, ανακουφίζει την επίδραση της εισπνοής, καθιστά τα βαριά σωματίδια μεταλλεύματος στα ορυκτά πλήρως και βελτιώνει σημαντικά την χωρητικότητα αναλογίας διαχωρισμού και ρυθμό ανάκτησης του εξοπλισμού. Σε σύγκριση με το ημιτονοειδές jig, Sn 3,01 τοις εκατό , W 5,5 τοις εκατό , Pb 1,63 τοις εκατό , Zn 2,04 τοις εκατό ; Η κατανάλωση νερού μειώνεται κατά 30 τοις εκατό -40 τοις εκατό , η επιφάνεια δαπέδου μειώνεται κατά 1/3 και η διαδρομή μπορεί να ρυθμιστεί, επειδή ο ηλεκτρομαγνητικός κινητήρας ρύθμισης χρησιμοποιείται για αδιάκοπη ρύθμιση της διαδρομής. Η απόδοσή του έχει φτάσει στο προηγμένο οικιακό επίπεδο και είναι ένας από τους ιδανικούς εξοπλισμούς διαχωριστή βαρύτητας εξοικονόμησης ενέργειας.
Αρχή λειτουργίας του Jig Machine/Πώς λειτουργεί το Jig Machine;
Διαχωριστής Jig ως διαχωριστής βαρύτητας, δεν χρειάζεται καμία χημική ουσία, χρησιμοποιήστε απλώς νερό για πλύσιμο. Χρησιμοποιήστε το σιδηρομετάλλευμα ως πέτρα ως μέσο διαχωρισμού. Το βαρύ ορυκτό θα περάσει μέσω του σιδηρομεταλλεύματος μέσω της οθόνης ως συμπύκνωμα, το ελαφρύ ορυκτό θα ρέει στην εκκένωση της ουράς.
τροφοδοτώντας το μετάλλευμα από το κιβώτιο τροφοδοσίας, οι κόκκοι του μεταλλεύματος θα μετακινηθούν στις κατακόρυφες εναλλακτικές ροές νερού. Τα στρώματα θα σχηματιστούν λόγω της διαφοράς πυκνότητας των υλικών. Τα ορυκτά με μικρή πυκνότητα θα βρίσκονται στο επάνω στρώμα και θα ρέουν μαζί με την επάνω ροή πολτού ενώ το υλικό με μεγαλύτερη πυκνότητα θα βρίσκεται στο κάτω στρώμα και θα εκκενώνεται από την κάτω θύρα εκκένωσης ως συμπύκνωμα jigging.
Χαρακτηριστικό μηχανής Wave Jig με πριόνι
◆ Υψηλή χωρητικότητα
◆ Υψηλή αναλογία συγκέντρωσης και υψηλή ανάκτηση
◆ Κατασκευασμένο με υψηλής ποιότητας υλικό
◆ Εύκολο στην εγκατάσταση, λειτουργία και συντήρηση
◆ Η καμπύλη παλμών έχει σχήμα κύματος πριονιού που διευκολύνει την καθίζηση των βαρέων ορυκτών
◆ Εξοικονόμηση νερού 30-40 τοις εκατό σε σχέση με το κανονικό jig
◆ Η ταχύτητα παλμού ρυθμίζεται πολύ εύκολα από τον ρυθμιστή
◆ Κατάλληλο για τραχύτητα και καθαρισμό
◆ Μπορεί να επιτύχει ένα καλό αποτέλεσμα σε επεξεργασία όπως χρυσός, βολφράμιο, σίδηρος, κασσίτερος, αιματίτης, χαλκός, ταντάλιο-νιόβιο, τιτάνιο, μαγγάνιο, βαρίτης, ζιρκόνιο, χρώμιο και πολύτιμος λίθος/διαμάντι, φθορίτης κ.λπ.
Τεχνική προδιαγραφή εξοπλισμού εξόρυξης μηχανών Jig

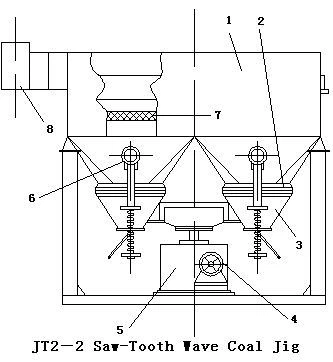

| 1. Καλύβα 2. Λαστιχένιο διάφραγμα 3. Κώνος 4. Ρυθμιστής ταχύτητας ηλεκτρομαγνητισμού 5. Θήκη κάμερας 6. Φλάντζα σωλήνα ύδατος συμπλήρωσης 7. Οθόνη 8. Δεξαμενή τροφοδοσίας |
Σχέδιο κατασκευής JT2-2 Saw-tooth Wave Jig
Μηχάνημα Saw Tooth Jig
Μοντέλο | Αποθήκη | Διάφραγμα | Μέγεθος τροφοδοσίας (mm) | Ποσότητα νερού μακιγιάζ (μ3/t) | Πίεση νερού make-up (Mpa) | Χωρητικότητα (t/h) | Εξουσία (kw) | Διαστάσεις (mm) | Βάρος (Kg) | ||
Σχήμα | Περιοχή (m2) | Εγκεφαλικό επεισόδιο (mm) | Συχνότητα Εγκεφαλικού (r/min) | ||||||||
JT3-1 | Τραπεζοειδές | 3 | 12-30 | 50-125 | <10 | 3-6 | Μεγαλύτερο ή ίσο με 0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
JT4-2 | Ορθογώνιο παραλληλόγραμμο | 5 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2Σ | Ορθογώνιο παραλληλόγραμμο | 5 | 25-57 | <25 | 4-8 | 8-20 | 5.5×2 | 4240×1990×2750 | 3500 | ||
JT5-2 | Τραπεζοειδές | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | ||
Εφαρμογή Diamond Jig Machine:
Χρησιμοποιείται ευρέως για τον διαχωρισμό βολφραμίου, κασσίτερου, χρυσού, κόκκινου σιδήρου, καφέ σιδήρου, μαγγανίου, τιτανίου, αντιμονίου, μολύβδου, τανταλίου, νιοβίου και φθορίτη άλλων βαρέων ορυκτών σε χονδρό μέγεθος σωματιδίων.
Υπάρχουν πολλές εφαρμογές όπου ο διαχωριστής jig έχει ιδιαίτερη αξία και δεν μπορεί να εξισωθεί για οικονομική και αποδοτική απόδοση. Είναι αποτελεσματικά στην επεξεργασία πολύτιμων και βασικών μετάλλων, σπάνιων μετάλλων και μη μεταλλικών ορυκτών.
Εργοστάσιο χρυσού και διαμαντιών στη Λιβερία
Κινητό εργοστάσιο διαμαντιών
Μηχανή τσίγκου
διαχωριστικό τζινγκ
Εργοστάσιο χρυσό τζινγκ
